485型振動傳感器

更新時間：2021-08-12 10:27:27　點擊數：3189

一、系統概述。

二、系統架構。
系統由傳感器（振動傳感器、加速度傳感器、 溫度傳感器）、無線采集儀、后臺監控系統三個部分組成。
三、應用場景。

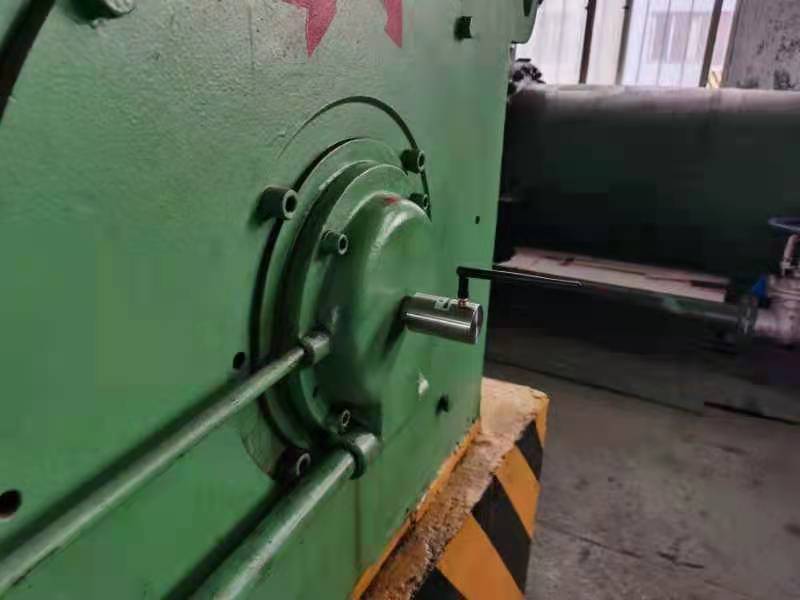

煤礦、化工、冶金、發電、建材、汽車、機械制造、軍工和科研教學等諸多領域的電機、減速機風機、發電機、空壓機、離心機、水泵等旋轉設備振動和溫度的在線測量。

四、智能傳感器技術性能及選型
ZCT2200-W1TD無線單軸溫加振動監測系統
功能：無線單軸溫度加速度
傳感器類型：MEMS
測量范圍：+/-0.004g-+/-8g
橫向靈敏度：<10%
振動測量方向：?jiǎn)屋S（X或Z）
頻率響應范圍（HZ）：10-1600
溫度測量范圍（°C）：-40-150
溫度測量精度：±0.5
無線類型：WIFI/藍牙/LORA
傳輸距離：30m/100m/5KM
檢測周期：1小時1次
發送條件：1小時1次
供電方式：ER26500
供電電壓：3.6v
電池容量：9000mAH
電池壽命：2-3年
外形尺寸：∮43mm×92mm
安裝方式：螺栓或磁吸
五、產品尺寸
１、無線類
Ａ：外置天線
外徑：∮40mm
高度：76mm=66mm(殼體)+10mm(螺柱或磁體)

B：內置天線
外徑：∮43mm
高度：92mm=82mm(殼體)+10mm(螺柱或磁體)
